公司介绍
荷兰IBS Precision Engineering

IBS Precision Engineering开发和制造测量系统、机器和模块。IBS Precision Engineering创立于1993 年,其产品主要用于超精密系统、模块和机器的开发、工程、组装和生产,汽车和印刷设备,拥有ISO9001 认证。

主要产品3D高精度坐标测量机电容传感器感应传感器(涡流传感器)光学干涉仪ARINNA测量系统激光干涉仪、位置分析仪、旋转分析仪、主轴检查器、主轴检查分析仪,气动轴承,气动滑轨

产品应用

CT 扫描仪中的平滑径向气动轴承
太阳能玻璃和平板显示屏的非接触式处理
有机和印刷电子产品中薄膜的非接触式运输

一、测量系统
可达到最终的几何或运动精度,保证产品、工艺或科学仪器的精度。可根据需要,实现从微米到象形仪的精度,满足从洁净室到生产线环境。满足ISO 标准和可追溯性。应用于半导体、汽车和印刷设备市场、科学仪器。

1)

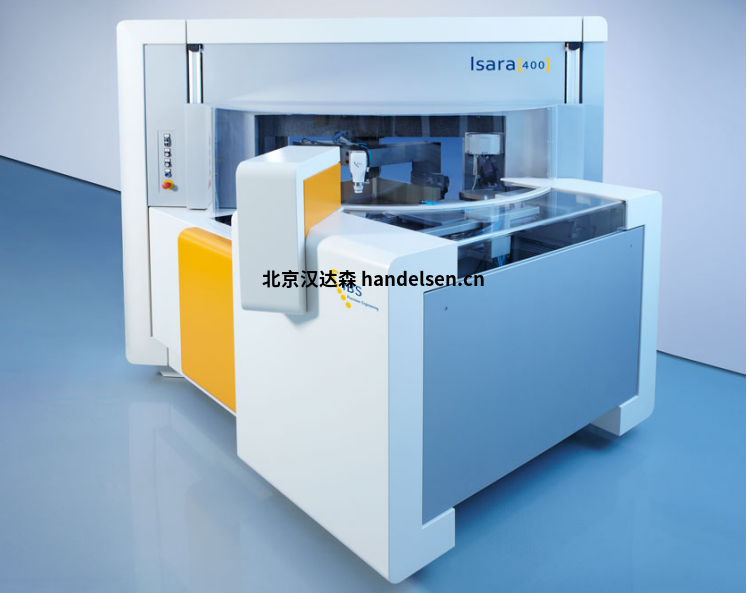

ISARA 400 是一台对自由形态、球体和更高要求的部件提供可追溯完整 3D 测量的测量机。

ISARA 400 作为一台高精度坐标测量机,用于大型复杂部件的 3D 测量系统,该系统利用热稳定性动态 3D 测量方法,可在所有三个维度上提供纳米精度,ISARA 400 克服了标准光学方法或触觉剖析器的限制



2)
IBS Precision Engineering 电容传感器系统优势:模拟输出和数字输出、简单的用户界面、各种用户平台应用、高真空兼容性、适用高温环境。


CPL490 是我们高性能电容传感器系统。与其他系统相比,分辨率高达 10 倍,在 1 kHz 带宽下,分辨率低至 50 光度计。在50kHz带宽下,电容测量系统的频率非常高,精度仍然低于0,3纳米。

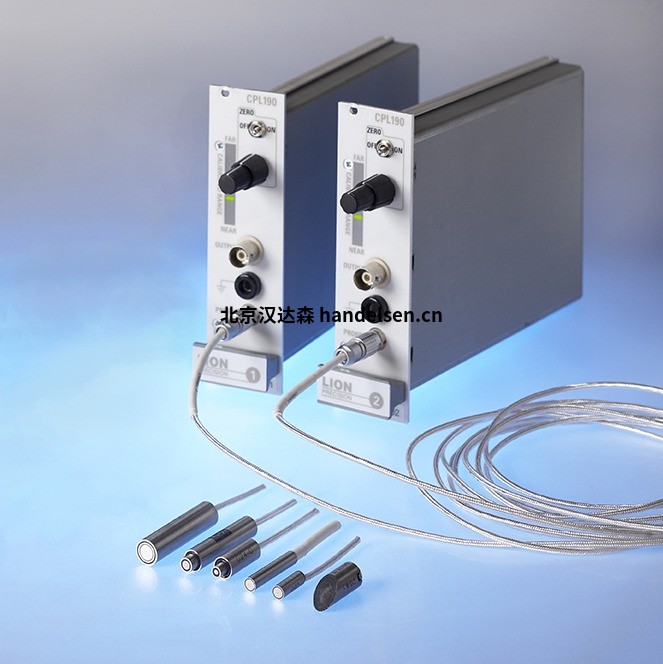

CPL190和CPL290系列带宽高达15 kHz,噪声比低至亚纳米级分辨率。模块化的系统支持多达8个通道,彼此同步,零串扰。该系统是高精度应用的理想选择。用于实验室或集成仪器,机器中的高精度应用。该系列有单通道(CPL190)和双通道(CPL290)两种形式。

CPL230CPL350系统紧凑、高性能。是嵌入式或OEM应用的理想选择。在一个较小的空间里有一至六个传感器,无需调整的解决方案,旨在实现轻松集成。可提供单通道(CPL350)或多通道(CPL230)格式的产品。

3)
感应传感器也被称为涡流传感器,应用于非接触式测量,纳米分辨率和高速环境,脏的环境也提供高分辨率测量。应用于机器制造商、生产设备或精密计量。


IBS Precision Engineering新型 EDA400 EDA400 系统配有两对匹配的高分辨率非接触式涡流传感器,适用于太空应用。


IBS Precision Engineering  ECA110 最大带宽 10kHz;测量范围 0.50 毫米 - 15 毫米;非线性。

ECL202 涡流传感器系统提供出色的分辨率,低至 10nm,带宽高达 15kHz。ECL202 的电子产品基于最新的 FPGA 数字技术,具有出色的隔音性和极高的稳定性。该系统提供与目标位置变化成正比的线性模拟电压输出(0 - 10 伏)和具有用户编程交换阈值的数字(交换)输出。

IBS Precision Engineering  ECA101:最大带宽 10kHz;测量范围 0.50 毫米 - 15 毫米;非线性;分辨率为 15kHz

IBS Precision Engineering  ECL101/ECL110:最大带宽 80 kHz;测量范围 0.50 毫米 - 15 毫米;分辨率为 15kHz

IBS Precision Engineering  ECL150:最大带宽 15 kHz;测量范围 0.50 毫米 - 15 毫米;典型的线性 0,2%;分辨率为 15kHz


4)
 ARINNA能够测量离散的步高和表面质量,垂直分辨率为 <2nm。巨型像素摄像头可在 1 秒内捕获表面扫描。可用于在线缺陷检测和特征化、光学表面和结构测量、3D表面拓扑测量、MEMS/NEMS 检测等。


IBS Precision Engineering  AR2:  Z 范围 (μm)96;每次捕获 FOV (毫米) 2,8 x 2,8。;Z 分辨率 (μm) 0,002;带宽:100 赫兹、1 kHz、10 kHz、15 kHz(用户可选)

IBS Precision Engineering  AR5:Z 范围 (μm)14;每次捕获 FOV (毫米)1,1 x 1,1;Z 分辨率 (μm) 0,002;带宽:250 赫兹、1 kHz、10 kHz、15 kHz(用户可选)

IBS Precision Engineering  AR10;Z 范围 (μm)2,4;结果时间(秒)1,5;典型的热漂移 0,04% F.S.*/C

IBS Precision Engineering  AR20:Z 范围 (μm) 1,6;每次捕获 FOV (毫米)0,28 x 0,28;Z 分辨率 (μm) 0,002

IBS Precision Engineering  AR50:Z 范围 (μm) 0,9;每次捕获 FOV (毫米) 0,11 x 0,11;Z 分辨率 (μm) 0,002


二、机器检查装置

IBS Precision Engineering 测量系统主要设备有激光干涉仪,位置分析仪,旋转分析仪,主轴检查器

1)IBS Precision Engineering激光干涉仪
激光干涉仪通常用于校准机床的线性轴。

2)IBS Precision Engineering 位置分析仪
深入分析和诊断机床线性轴时,位置分析仪提供所需的测量能力。该系统提供了一个简单但强大的原理,根据ISO 230+更多来测量机器的3D定位和直率错误。

3)IBS Precision Engineering 旋转分析仪
测量系统将 3D 测量头与预校准的机器测量主球相结合,超越了经典的激光和球杆方法。使用旋转分析仪确定真正的 3D 切割路径,正好在工具切割点。

4)IBS Precision Engineering 主轴检查器
主轴性能严格地定义了机床实现的质量标准。随着制造业进入工业4.0时代,需要更快、更智能的计量。

三、备件类
1、IBS Precision Engineering扁平气动轴承
用于线性应用,它们提供无接触、无摩擦轴承解决方案,零磨损。

2、IBS Precision Engineering气动衬套
作为滚珠轴承的替代品,气动衬套通过使用多孔介质技术消除摩擦。这些气动衬套在标准精密钢轴上运行。

3、IBS Precision Engineering真空预装气动轴承
真空预装线用专用于真空压力的区域取代了扁平圆形轴承的部分表面积。结合真空可提高定位精度,实现高速线性运动。

4、IBS Precision Engineering径向气动轴承
对于无摩擦旋转运动,这些多孔介质气动轴承是理想的部件。高速、高精度、无摩擦、无磨损、无需润滑、出色的速度控制和无噪音的优势。

5、IBS Precision Engineering输送机气动轴承
输送机气动轴承是运输大型基板(如玻璃或 PET)的理想部件,其精度为传统或孔基设计所无法使用。基板以薄而硬的气动层运输,与轴承表面没有接触。
1)过渡区气棒系列:过渡区 (T) 系列气棒将无摩擦运动与真空压力相结合,可靠地传送细腻的材料
2)高速气棒系列:高速 (H) 系列气棒需要少于 50 微米的气动间隙,从而增加刚度以获得更好的控制
3)正气棒系列:正气动 (PA) 系列气棒线加深了气棒的产品线,适合平板显示 (FPD) 玻璃输送系统和相关玻璃处理应用
4)精密区气棒系列:适合检查和分析特定的区域。
5)气动滑轨:气动滑轨提供非接触式气动轴承替代传统轴承滑轨

5.1燕尾式气动滑轨
Dovetail Air Slides 结合了一个精确的导轨和一个随时可以安装的气动滑道。燕尾导轨是连续支撑的,这将防止在大跨距端部支撑配置中可能发生的导轨下垂。燕尾式气动滑轨具有低轮廓的线性轨道



末端支撑空气导轨
末端支撑式气动滑道设计用于无法连续支撑滑道或复杂的情况。端部支撑的滑块通常用于传统 X/Y 轴配置的龙门,但也可以通过固定平台和移动用于控制探针的导杆用于 Z 轴。

IBS Precision Engineering S40-01200-125508 该装置是最大的端部支撑气动滑轨,具有 8 英寸长的滑轨,可通过 3 英寸 x 5 英寸的导轨提供集成精度,行程超过 12 英寸。



输入压力 0.41兆帕 ;最大俯仰力矩 60.45 牛米;最大侧倾力矩 58.05 牛米;偏航力矩最大值 51.7 牛米



输入压力 0.41兆帕;最大俯仰力矩 12.8 牛米;最大侧倾力矩 11.2 牛米;导轨长度 431.8 毫米

输入压力 0.41兆帕;最大俯仰力矩 12.8 牛米;最大侧倾力矩 11.19 牛米;导轨长度 228.6 毫米

输入压力 0.41兆帕;最大俯仰力矩 15.1 牛米;最大侧倾力矩 30.1 牛米;导轨长度 406.4 毫米


输入压力0.41兆帕;最大俯仰力矩15.1 牛米;最大侧倾力矩30.1 牛米;导轨长度203.2 毫米


输入压力 0.41兆帕;最大俯仰力矩 5.83 牛米;最大侧倾力矩 5.59 牛米;导轨长度 381 毫米


输入压力 0.41兆帕;最大俯仰力矩 5.83 牛米;最大侧倾力矩 5.59 牛米;导轨长度 177.8 毫米

输入压力 0.41兆帕;最大俯仰力矩 1.26 牛米;最大侧倾力矩 1.18 牛米;导轨长度 355.6 毫米


输入压力 0.41兆帕,最大俯仰力矩 1.26 牛米;最大侧倾力矩 1.18 牛米;导轨长度 152.4 毫米



Boxway 气动滑轨是原始的集成滑轨和导轨组件。Boxway 的导轨可以是端部支撑的,也可以是连续支撑的(防止大跨度端部支撑配置中固有的下垂)。Boxway 具有低调的线性轨道和比燕尾榫稍宽的滑块,还提供最大的承载能力。 所有 Boxway 滑轨的性能,包括负载能力和精度,都是相同的。区别是客户对滑轨长度的选择。

Boxway 气动滑轨具有在各种滑轨长度范围内无摩擦运动的优点,适合精确的直线运动和最大的承载能力的应用场景。

IBS Precision Engineering Boxway S40-05267-254671 这种标准的集成滑轨和导轨组件到货时可以进行连续支撑或端部支撑安装。凭借其低调的线性轨道,10.5 英寸滑轨比 Dovetail 稍宽,提供了该组织所有滑轨产品线中最大的承载能力。配对的导轨提供 12 英寸的行程标准。
IBS Precision Engineering Boxway S40-05267-254368这种标准的集成滑轨和导轨组件到货时可以进行连续支撑或端部支撑安装。凭借其低调的线性轨道,10.5 英寸滑轨比 Dovetail 稍宽,提供了该组织所有滑轨产品线中最大的承载能力。

5.4)IBS Precision Engineering Airway 直线运动导轨
Airway 直线运动导轨系统设计用于用无摩擦运动导轨系统简单替换传统的滚动元件轴承系统。关键是多孔介质技术,它利用固有的多孔碳材料,具有数百万个亚微米孔。

 IBS Precision Engineering Airway 直线运动导轨44S75U01

导轨长度     95mm;输入压力 (KPA)     400;输入压力 (BAR)   4输入压力 (PSI)     58;质量  5.5 公斤。

李银
QQ:3636923259
手机:13390162006
电话:010-64714988-222
传真:010-64714988-668
邮件:tk6@handelsen.cn
6)球面气动轴承
7)粘合气动轴承
8)气动主轴
9)止推衬套
